Network | Cisco Packet Tracer 기본 사용법

Packet Tracer

- 네트워크 설계를 할 수 있는 Cisco사의 Packet Tracer 프로그램

 - 다음 화면은 6.2버전으로, 최신 버전인 8.0버전은 홈페이지에서 회원가입을 한다면 다운로드 가능함.

---

- 하단에 있는 장치 버튼을 클릭하면 장치 리스트가 출력됨. 마우스 드래그를 이용하여 생성



- 상단에 있는 Drawing Palette 기능을 이용하여 여러가지 도형을 그릴 수 있음. 네트워크망을 표현하는 데에 사용

---

- 우측에 있는 여러가지 기능

 1) Select 모드

 2) Place Note 모드 : 텍스트를 입력할 수 있는 창이 생김

 3) Delete 모드 : 클릭하는 Item이 삭제됨

 4) Inspect 모드 : 네트워크 상태를 확인할 수 있음

 5) Draw Ellipse 모드 : Drawing Palette와 동일한 기능

 6) Resize Shape 모드 : 만들어둔 도형의 크기와 모양을 재조절할 수 있음



---

- 장치를 생성한 모습. 각 장치를 클릭하여 세부 설정을 할 수 있음

장치 리스트의 Connections에서 적절한 장치를 선택하여 연결

---

- 서버를 클릭하여 IP 설정을 하는 화면

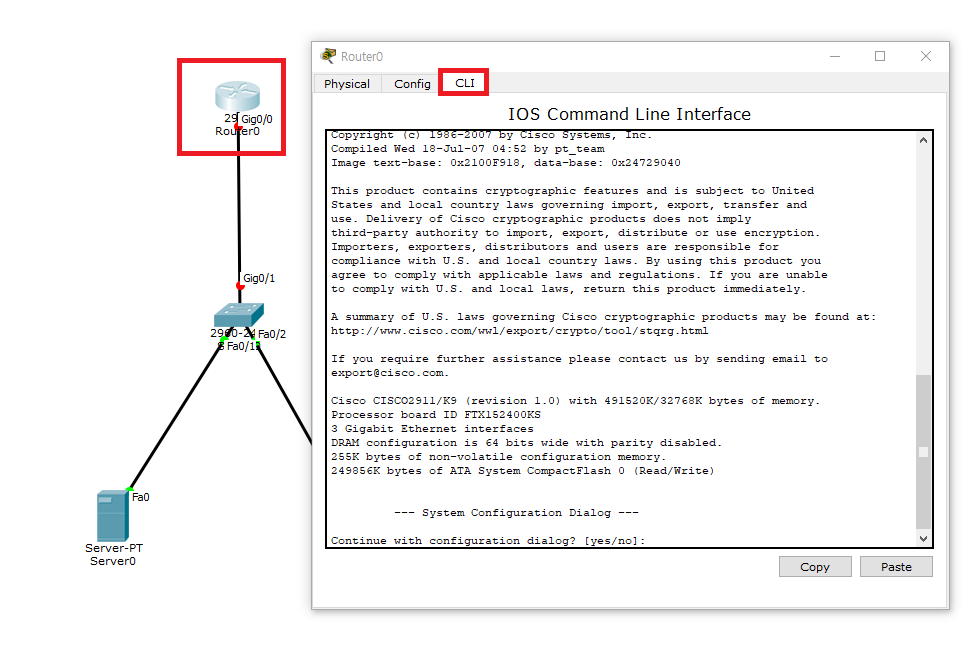

- 라우터를 클릭하여 CLI 모드로 접속한 화면
