Network | Network란?

Network

- 서로 다른 장치들끼리 연결되어 통신이 되는 상태

1) 연결성

- 케이블

- LAN (Ethernet-CSMA/CD) / WAN(ISDN, Frame-Relay ...) / Internet (BGPv4)

2) 규칙성 - Protocol

3) 통신성

- 통신 3요소 : 송신자, 수신자, 연결선(통신매개체)

---

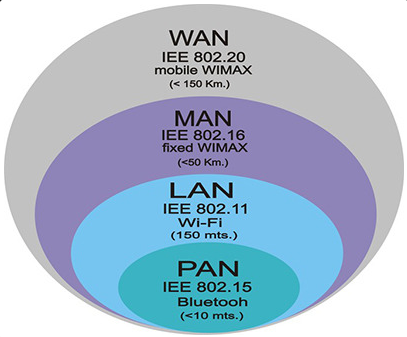

1. 구성범위에 따른 네트워크

1. PAN (Personal Area Network) : 가장 소규모의 network, 10M 이내

- Bluetooth



2. LAN (Local Area Network, 근거리 통신망) : 150M 이내 ex) 가정집, 통상 동일 건물 내

- Ethernet, Wi-Fi 등

- 내부망(이더넷 카드 - UTP케이블)

- 초기 투자 비용이 높지만 유지 보수 용이

- 구성 장비 : Switch(Bridge), HUB 등

- 구성 프로토콜 : Ethernet, Token Ring, FDDI, 무선



3. MAN (Metropolitan Area Network) : 50KM 이내, 도시 영역

- 서로 다른 위치의 공공기관 통신, 예전의 WIMAX



4. WAN (Wide Area Network, 원거리 통신망) : 서로 다른 지역 연결

- LAN과 LAN 연결하는 광대역 네트워크

-외부망(여러 WAN 카드 - 여러 성능에 맞는 케이블)

- 초기 투자 비용이 낮지만 유지 보수비가 LAN보다 높음

- 구성 장비 : Router

- 구성 프로토콜 : SLIP, HDLC, PPP, Frame-Relay, X.25, ATM....

  (WAN 서비스 : 전용회선, PSTN, ISDN, ATM, Frame-Relay, X.25, MPLS...)

---

2. 인터넷 (INTERNET)

- 전세계의 수많은 LAN과 WAN들인 연결된 거대한 네트워크

- 정보를 공유하기 위한 목적으로 구성된 통신망의 집합체

- 네트워크가 확장됨에 따라 네트워크간 서로 언어를 맞출 필요가 생김

=>프로토콜(protocol)

1. Protocol: 서로 다른 네트워크가 서로 통신하기 위해서 미리 정해 놓은 언어 또는 약속(통신 규약/ 표준 규격)

=> 즉, 서로 다른 장비가 대화하기 위한 규칙을 정한 프로그램

- 네트워크 상에는 많은 규칙이 존재하는데 서로 연결된 네트워크는 같은 규칙을 사용해야 함(Network protocol)

ex) TCP / IP : 인터넷 환경에서 데이터를 전송하는 프로토콜

      http, https : 웹 브라우저에서 웹을 이용하기위한 프로토콜(웹 서버, 웹페이지 등)

      ftp : 파일 전송 하기위한 프로토콜(FTP서버)

2. Port Number(포트번호) : 서비스 요청 및 응답 전송이 되기 위한 길(일련 방 번호)

---

3. 통신방식에 따른 네트워크 분류

1. 유니캐스트(Unicast)

- 일 대 일 전달 방식

- 수신 측이 한 곳으로 정해져 있는 경우

- 즉, 정확한 특정 목적지의 주소 하나만 가지고 일 대 일로 전달하는 방식



2. 브로드캐스트(Broadcast)

- 일 대 전체 전달 방식

- 불특정 다수에게 전부 전송하는 경우

- 동일 Network에 연결된 모든 네트워크 장비에게 보내는 통신(Broadcast Domain안의 모든 장비들에게 전송)



3. 멀티캐스트(Multicast)

- 일 대 그룹 전달 방식

- 정해진 특정 그룹으로 전송하는 경우

- 특정 다수에게 전송하는 방식

---

4. 네트워킹 방식

1. 이더넷(Ethernet)

- 우리나라에서 사용하고 있는 대부분의 네트워킹 방식

- CSMA/CD(Carrier Sense Multiple Access/Collision Detection) 프로토콜 사용

Carrier Sense : ethernet 환경에서 통신을 원하는 PC가 network 상에 통신이 일어나고 있는지 확인

Multiple Access : network 상에서 두 개 이상의 PC나 서버가 동시에 data를 보내는 경우

Collision Detection : 두 개의 장비들이 동시에 data를 보낼 때의 충돌 탐지

=> 해당 포트에서 전기적인 신호가 감지되어 통신 중이라고 판단하면 데이터 전송 하지 않음

=> 최대 15회까지 재전송 시도 후 실패 시 Frame 전송 포기



2. 토큰링(TokenRing)

- 옆으로 전달하는 방식

- 한 네트워크 상에서 오직 token을 가진 한 PC만이 data 송신 가능

- data 송신 완료 시 옆 PC에 token 전달



3. FDDI

4. ATM
